五轴加工中心视频

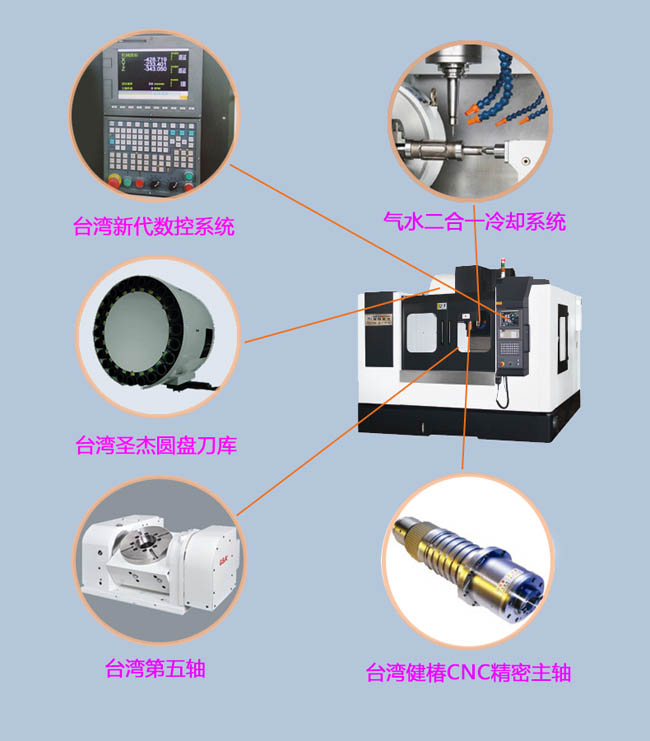

台湾新代系统支持五轴五联动，可选配发那科系统支持五轴四联动
|
ITEM项目 |
单位 |

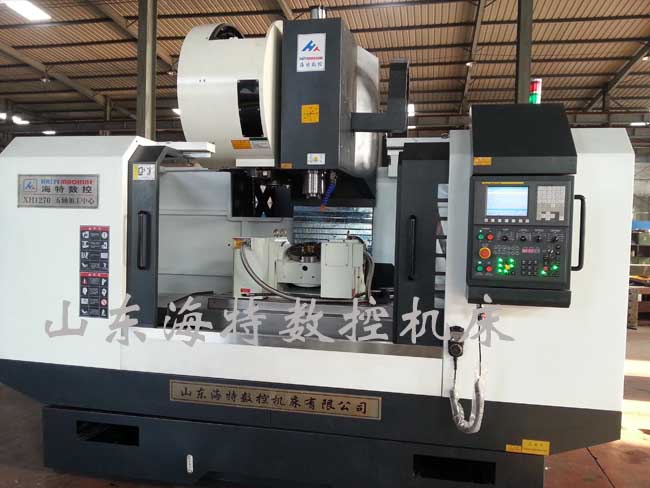

XH1270 |
|
X轴行程 |
mm |
1200 |
|
Y轴行程 |
mm |
700 |
|
Z轴行程 |
mm |
600 |
|
主轴鼻端至工作台距离 |
mm |
120-720可定做加高 |
|
主轴中心至立柱导轨距离 |
mm |
675 |
|
快速移动（X/Y） |
mm/min |
12000/22000 |
|
快速移动（Z） |
mm/min |
10000/20000 |
|
三轴切削进给速度 |
mm/min |
1-4000/1-6000 |
|
工作台尺寸 |
mm |
1300*700 |
|
工作台*大承重 |
kg |
600/800 |
|
工作台T型槽数/宽度/间距 |
5/18/90 |
|
|
主轴转速范围 |
r/min |
6000/8000 |
|
主轴伺服电机功率 |
kw |
11 |
|
主轴孔锥度 |
BT40/BT50 |
|
|
主轴直径 |
mm |
150 |
|
定位精度 |
mm |
±0.005mm |
|
重复定位精度 |
mm |
±0.0075mm |
|
机床重量（约） |
kg |
10000 |
|
外形尺寸(长*宽*高） |
mm |
3450/2450/2700 |
|
型号 |
CNCT-250 |
|
盘面直径 （mm） |
250 |
|
垂直中心高（mm） |
225 |
|
垂直全高（mm） |
365 |
|
*小分割单位 |
0.001° |
|
标准可倾斜角度 |
-20°-- 110° |
|
旋转轴分割精度 |
15″ |
|
旋转轴重复精度 |
4″ |
|
倾斜轴分割精度 |
60″ |
|
每分钟*大转速 旋转轴 rpm |
16.7 |
|
每分钟*大转速 旋转轴 rpm |
8.3 |
|
重量（kg） |
270 kg |
|
A轴电机功率 |
1.5KW |
|
C轴电机功率 |
1.5KW |
可根据客户要求专业设计开发数控设备及加工中心
