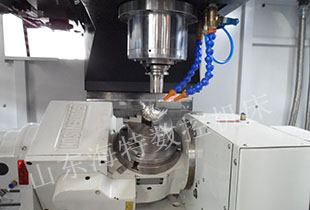

VMC850五轴加工中心加工叶轮图片

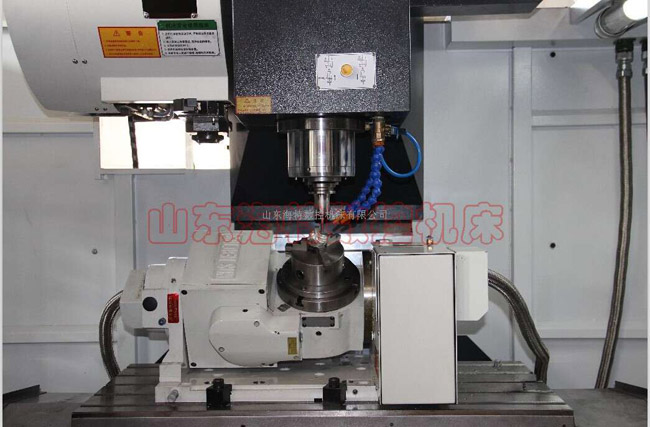

第五轴图片，支持五轴五联动

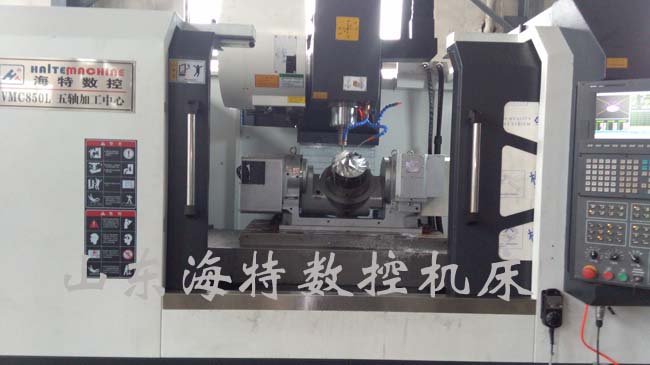

VMC850五轴联动加工中心----五轴叶轮加工中心视频
视频里850加工中心配台湾新代系统支持五轴五联动功能
| 机型 | 规格 | VMC850 | |
| X坐标行程 | mm | 800 | 900 |
| Y坐标行程 | mm | 500 | 500 |
| Z坐标行程 | mm | 500 | 500 |
| 工作台规格 （长） | mm | 960 | 1060 |
| 工作台规格 （宽） | mm | 500 | 500 |
| 工作台*大载重 | kg | 600 | 800 |
| 主轴中心至立柱导轨面 | mm | 575 | 575 |
| 主轴端面至工作台平面 | mm | 120-620 | |
| X、Y、Z切削进给量 | mm/min | 1-6000 | |
| X、Y、Z快速移动速度 | m/min | 24/36 | |
| 主轴转速范围 | r/min | 50-8000 | |
| 主轴锥孔 | BT40 | ||
| 主轴电机功率 | kw | 7.5 | |
| 工作台T型槽/槽宽/槽距 | mm | 5/18/100 | |
| 定位精度 | mm | +0.005 | |
| 重复定位精度 | mm | +0.003 | |
| 机床轮廓 长/宽 | m | 3.0/2.2 | |
| 机床重量 | T | 5.5 | 6.2 |
|
型号 |
CNCT-250 |
|
盘面直径 （mm） |
250 |
|
垂直中心高（mm） |
225 |
|
垂直全高（mm） |
365 |
|
*小分割单位 |
0.001° |
|
标准可倾斜角度 |
-20°-- 110° |
|
旋转轴分割精度 |
15″ |
|
旋转轴重复精度 |
4″ |
|
倾斜轴分割精度 |
60″ |
|
每分钟*大转速 旋转轴 rpm |
16.7 |
|
每分钟*大转速 旋转轴 rpm |
8.3 |
|
重量（kg） |
270 kg |
|
A轴电机功率 |
1.3KW |
|
C轴电机功率 |
1.3KW |
加装250五轴（台湾）的价格是44.9万（含RTCP刀补功能）
可根据客户要求专业设计开发数控设备及加工中心
请买前咨询好 确定是要硬轨还是线轨，对系统的要求，
对刀库的要求是否要求主轴中心出水，排削器，主轴油冷机等！
一、选用台湾健椿隆主轴和台湾津廷丝杆
二、德国FAG/日本NSK轴承
三、采用原装台湾上银45MM滚柱重载型导轨
