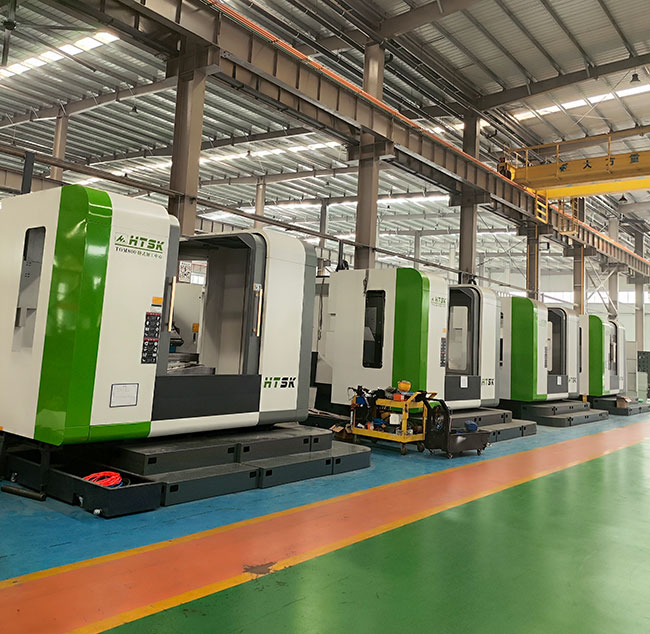

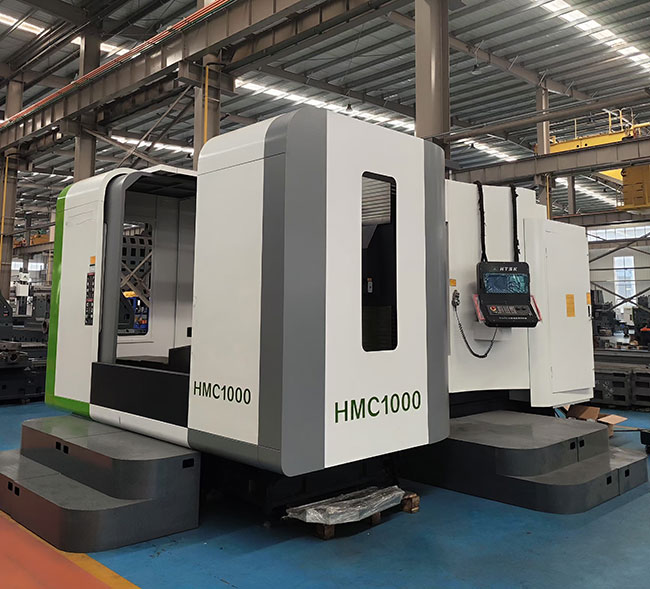

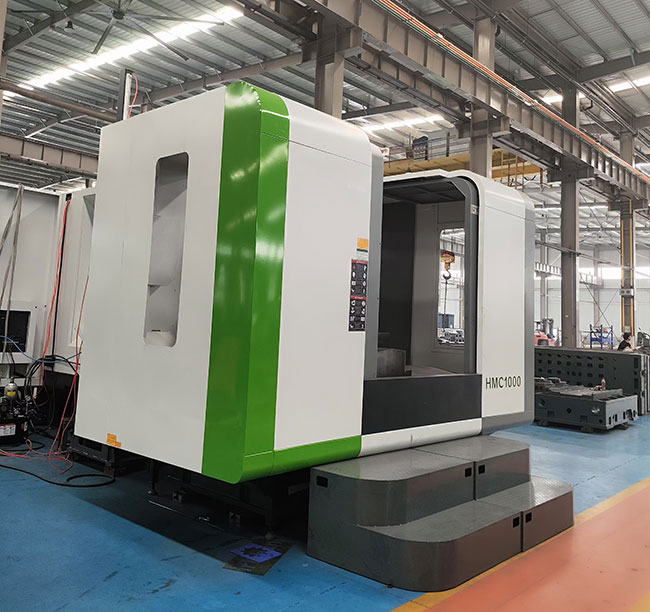

TOM1000卧式加工中心结构
1.床身采用倒T型结构，重心低且底座宽大，提升了机床的整体刚性和抗震性，尤其适合重切削和大扭矩加工。
2.主轴水平放置(卧式)，配合自动换刀系统(如链式刀库)，可实现多面连续加工，减少工件装夹次数，提高效率?！orkpiece clamping times and improve efficiency.
3.采用高刚性线性导轨，搭配预拉伸滚珠丝杠，确保长时间加工中的定位精度(通?？纱锸?.005mm以内)。
4.箱中箱结构床身：采用高刚性铸铁材料，内部筋板蜂窝状设计，抗震性能提升30%以上。
TOM1000卧式加工中心参数
HMC1000 | 规 格 |
机体结构 | 重载型倒“T”结构 |
数控工作台规格 | 工作台面积 1000 mm′ 1000mm |
X坐标行程 | 1600mm |
Y坐标行程 | 1300mm |
Z坐标行程 | 1350mm |
主轴中心线到工作台面距离 | 0-1300 mm |
主轴鼻端至工作台中心距离 | 200-1550 mm |
X滚柱重载线轨 | 两条滚柱主轴强力线轨 线轨直径55mm 线轨滑座加宽加大 |
Y滚柱重载线轨 | 三条线轨 结构支撑为：两条主承载线轨 一条支撑线轨 两条线轨直径65mm滚柱 一条线轨直径55mm滚珠 |
Z轴滚柱重载线轨 | 四线线轨 结构支撑为：两条主承载线轨 两条条支撑线轨 两条线轨直径65mm滚柱 两条条线轨直径55mm滚珠 |
X、Y、Z切削进给量 | 1～6000 mm/min |
X、Y快速进给速度 | 15m/min |
Z快速进给速度 | 12m/min |
主轴转速范围 | 50～6000 r/min |
主轴锥孔 | BT50-190mm |
数控系统 | 发那科0i-MF plus版本 |
XYZ丝杠 | 预配型两端预拉结构 XΦ55 YZΦ63 预紧力6T |
重复定位精度 | ±0.005mm |
定位精度 | ±0.0075mm |
使用源气压力 | 0.6-0.8 MPa |
机床轮廓尺寸（L×W×H） | 4850*7400*4400mm |
机床重量（约） | 25000 kg |
