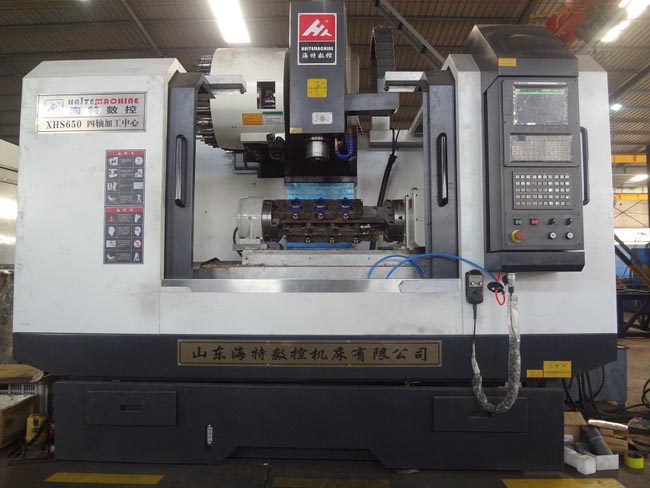

VMC650四轴加工中心配置：
1.台湾 主轴（皮带式传动）
2.台湾 丝杆 （C3级）
3.硬轨：Y向4轨，滑动面贴塑（硬度55°以上）
4.线规：重载型滚柱线规（可重切削）
5.德国FAG/日本NSK轴承 （P4级）
6.台湾斗笠刀库
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
选配系统部件
圆盘刀库（机械手臂）、 台湾第四轴或第五轴
可根据客户要求专业设计开发，产品的配置不同价格也不同，请买前咨询好 确定是要硬轨还是线轨，对系统的要求， 对刀库的要求是否要求主轴中心出水，排削器，主轴油冷机等！
|
VMC650 |
规 格 |
|
X坐标行程 |
650 mm |
|
Y坐标行程 |
450 mm |
|
Z坐标行程 |
450mm |
|
工作台规格（长×宽） |
860×430mm |
|
工作台*大载重 |
400 kg |
|
主轴中心线到立柱正面导轨距离 |
475mm |
|
主轴端面至工作台上平面距离 |
100～550mm |
|
X、Y、Z切削进给量 |
1～6000 mm/min |
|
X、Y快速进给速度 |
24m/min |
|
Z快速进给速度 |
24m/min |
|
主轴转速范围 |
50～8000 r/min |
|
主轴锥孔 |
BT40-120mm |
|
主轴电机 |
7.5kW |
|
X、Z伺服电机 |
bis12/2000 Z轴含有抱闸 |
|
Y伺服电机 |
bis22/2000 |
|
工作台T型槽（槽数×槽宽×槽距） |
5/18/75mm |
|
重复定位精度 |
+ 0.003mm |
|
定位精度 |
+ 0.005mm |
|
数控系统 |
FANUC 0i mate-MD |
|
使用源气压力 |
0.6-0.8 MPa |
|
机床轮廓尺寸（L×W×H） |
2750x2080x2500mmmm |
|
机床重量 |
4800 kg |
第四轴大小可根据客户要求选择

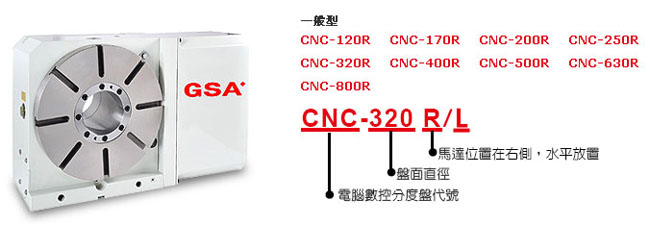

CNC-200R第四轴参数：
|
第四轴 |
CNC-200 |
|
盘面直径 |
200mm |
|
垂直中心高 |
160mm |
|
垂直全高 |
270mm |
|
分割精度等级 |
25″ |
|
重复精度 |
4″ |
|
净重 |
84KG |
|
手动尾座 |
TS-A 160 |
|
四轴电机 |
Bis8/3000 |
