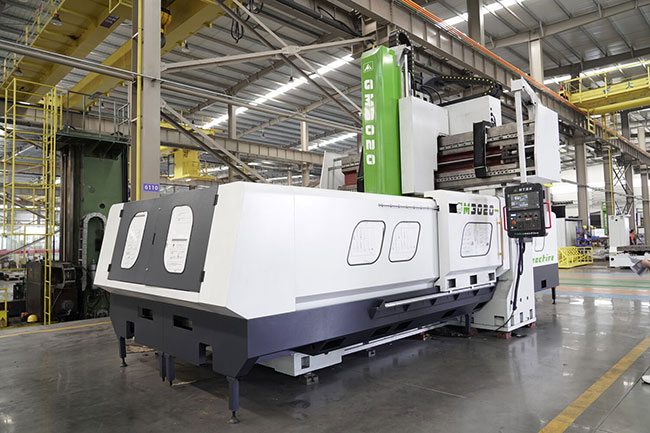

HLC3020龙门加工中心参数
型号 | 单位 | HLC3020 |
X轴行程 | mm | 3200 |
Y轴行程 | mm | 2200 |
Z轴行程 | mm | 1000 |
两立柱之间最大宽度 | mm | 2000 |
主轴端面到工作台距离 | mm | 150-1150 |
Z轴切削速度 | mm/min | 0-5000 |
工作台规格（长x宽） | mm | 3200x1600 |
最大载重 | kg | 10000 |
T型槽（槽数x槽宽x槽距） | mm | 7x22x200 |
快速位移 | m/min | 12/12/10 |
X轴线轨 | 4条线轨 | |
Y轴线轨 | 3条线轨 | |
Z轴导轨 | 硬规 | |
主轴转速范围 | r/min | 50-6000 |
主轴锥孔 | type | BT50-190 |
圆盘式/链式刀库（数控铣不含刀库） | BT50-24T/32T | |
最大刀具直径 | mm | 空刀φ250 满刀φ125 |
最大刀具长度 | mm | 400 |
最大刀具重量 | kg | 16 |
刀库形式 | 圆盘式/链式 | |
主轴伺服电机 | KW | 15/18.5 |
操作系统 | 台湾新代/日本发那科 | |
定位精度 | mm | 500mm/±0.0075mm |
重复定位精度 | mm | 500mm/±0.005mm |
气源压力 | MPa | 0.8 |
电器容量 | kw | 36 |
机床重量 | kg | 32000 |
