数控加工中心自动换刀装置的用途是按照加工需要自动地*换装在主轴上的刀具。自动换刀装置是一套独立、完整的部件?！ ?/div>
?。保远坏蹲爸玫男问?br />
自动换刀装置的结构取决于数控加工中心的类型、工艺范围及刀具的种类和数量等。自动换刀装置主要有回转刀架和带刀库的自动换刀装置两种形式?！ ?/div>
带刀库的自动换刀装置由刀库和机械手组成，是多工序数控机床上应用址广泛的换刀装置，其整个换刀过程较复杂。首先把加工过程中需要使用的全部刀具分别安装在标准刀柄上，在机外进行尺寸预调后，按一定的方式放入刀库；换刀时，先在刀库中进行选刀，并由机械手从刀库和主轴上取出刀具，在进行刀具交换之后，将新刀具装人主轴，把旧刀具放回刀库。存放刀具的刀库具有较大的容量，它既可以安装在主轴箱的侧面或上方，也可以作为独立部件安装在机床以外?！ ?/div>
?。玻犊獾男问?br />
刀库的形式很多，结构各异。数控加工中心常用的刀库有鼓轮式和链式两种?！ ?/div>

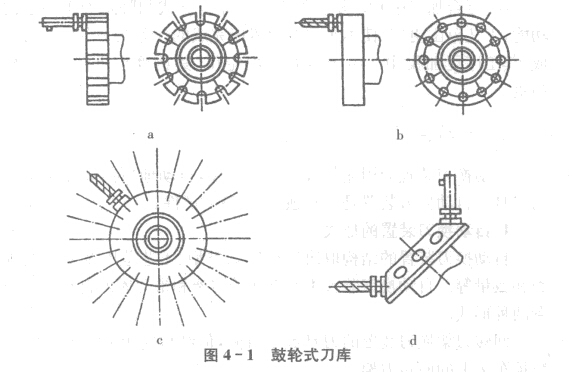

数控加工中心鼓轮式刀库的结构简单、紧凑，应用较多，一般存放刀具不超过３２把。如图４一Ｉ所示。
数控加工中心链式刀库多为轴向取刀，适用于要求刀库容量较大的数控机床?！?/div>
如图４一２所示。
?。常坏豆套远坏蹲爸玫幕坏豆逃裳〉逗突坏读讲糠肿槌?。选刀即是刀库按照选刀命令（或信息）自动将要用的刀具移动到换刀位置，完成选刀过程，为下面换刀做好准备?；坏都词前阎髦嵘嫌霉牡毒呷∠?，将选好的刀具安装在主轴上。
